 一 、EMU10（MA）監控單元模塊如何恢復出廠默認設置

EMU10（MA）配置錯誤后無法恢復默認按以下步驟查找：

EMU10（MA）在系統調測時有大量參數配置，有些客戶剛使用參數調亂后無法恢復，將模塊退回；EMU10（MA）可以恢復用戶級出廠設置：

點擊系統配置界面，鍵入密碼“090508”進入系統配置界面，可以分別進入交直流屏參數設置，恢復交直流屏用戶級出廠設置，如圖 1、圖 2：

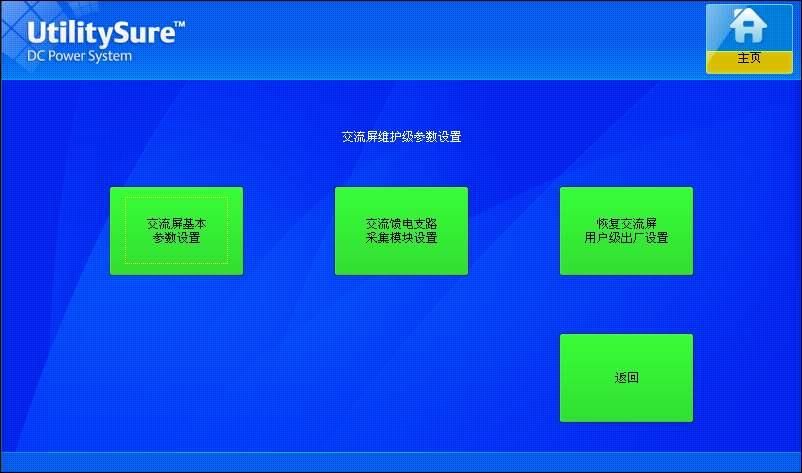

圖 1  恢復交流出廠默認設置

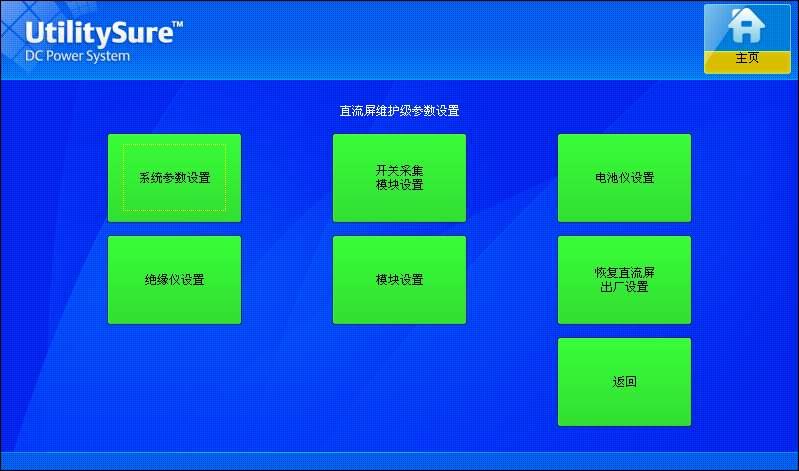

圖 2  恢復直流出廠默認設置

二、EMU10（MA）通信不良

EMU10(MA)與其他設備通信不良按以下步驟查找按以下步驟：

在系統中EMU10(MA)可以通過RS485與電池檢測儀EBU01/02、HD系列RS485模塊、絕緣監測儀JYM系列等產品通信，也可以通過CAN與EAU01、EDU01、EGU01、ER系列模塊通信。

與EAU01、EDU01、EGU01型號模塊通信不上請參考對應章節，此處以與電池檢測儀EBU01/02通信不良為例做分析：

1、 首先確認EMU10（MA）與EBU01/02的接線無誤：EMU10（MA）的COM2口與EBU01/02的J8端口連接，且保證信號極性正確，+接+、-接-；

2、 確認EMU10（MA）中對EBU01/02的配置與實際應用一致，包括電池儀的個數、協議、地址，如果電池儀的個數大于1，只需設置1#電池儀的地址，其他電池儀會自動逐一遞加。如：電池儀個數設置為3，1#電池儀地址設置為112，2#、3#電池儀的地址依次為113、114。主界面里點擊進入系統配置，鍵入密碼090508，進入直流屏設置，點擊電池儀設置，顯示如圖3：

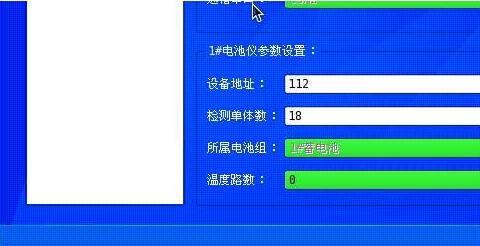

圖3  電池儀設置界面

3、 系統中實際使用的電池儀EBU01/02的個數需要與EMU10(MA)中設置一致，且每個電池儀的協議、地址需分別與EMU10(MA)中各電池儀參數設置一致。電池儀的8位撥碼左邊第一位是協議類型撥碼，撥到圖示上方為0，電池儀使用PBM通信協議，撥到下方為1，電池儀使用Modbus通信協議；第二至四位撥碼無意義；右邊四位是地址位，外殼絲印為1、2、3、4，撥到圖示上方為0，下方為1。電池儀的實際地址為撥碼值+112，撥碼的真值表如表1：

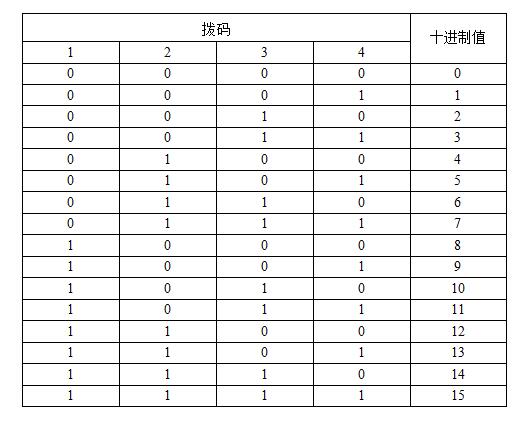

表1  電池檢測儀撥碼真值表

 舉例：如圖4地址位1、2、3都撥上方，4撥下方，真值表對應值為1，則模塊實際地址為112+1=113，協議類型撥碼撥下方，通信協議為Modbus，需與EMU10(MA)中設置一致；

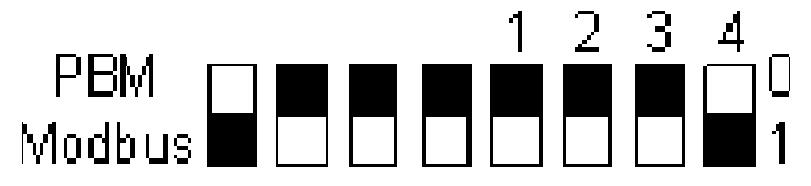

圖4  電池檢測儀撥碼示例

4、 如果按步驟1、2、3仍不能排除不良，檢測電池檢測儀的各輸入端口電壓是否超過36V，超過36V電池檢測儀會自動保護導致通信不上。

三、EMU10（MA）電池剩余容量告警

設置電池標稱容量后，需恢復電池標稱容量，否則可能會引起“電池剩余容量小于 75%”告警。

方法如下：進入系統配置->鍵入密碼 123456->直流屏參數設置->恢復電池標稱容量->點擊確定。
