 EMU01MC 維諦直流屏監控模塊設置維護級參數

進入維護級參數設置界面

在主信息界面上點擊“系統配置”，進入密碼輸入界面，如圖 1 所示。

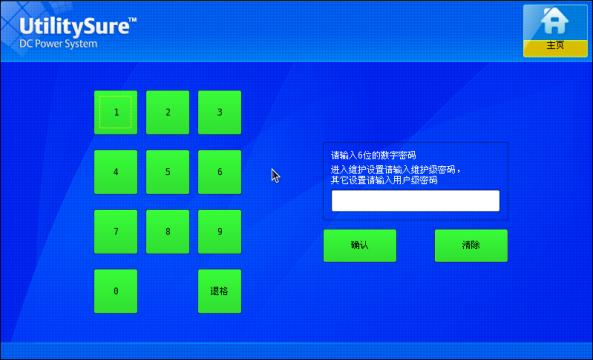

圖1 密碼輸入界面

根據提示輸入維護級密碼“090508”，進入維護級參數設置主界面，如圖 2 所示。

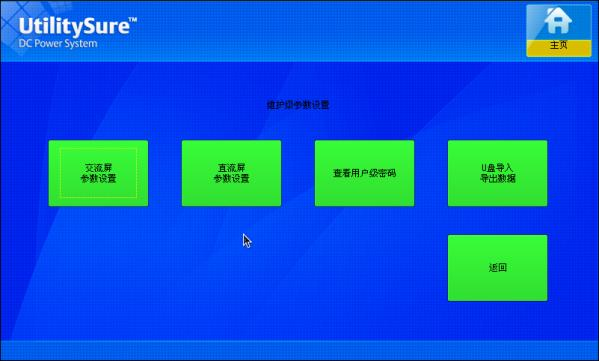

圖2 維護級參數設置主界面

設置直流屏維護級參數

在維護級參數設置主界面中點擊直流屏參數設置按鈕進入維護級直流屏參數設置界面。

此時可選擇進入系統參數設置、交流參數設置、開關參數設置、絕緣參數設置、EGU 模塊參數設置、電池儀設置、模塊設置和恢復直流屏出廠設置。

■ 設置系統參數，具體見表 1。

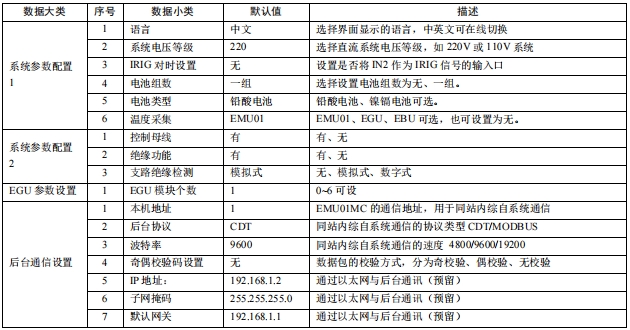

表1 系統參數設置表

■ 設置交流參數，具體見表 2。

表2 交流設置表

■ 設置開關參數，具體見表 3。

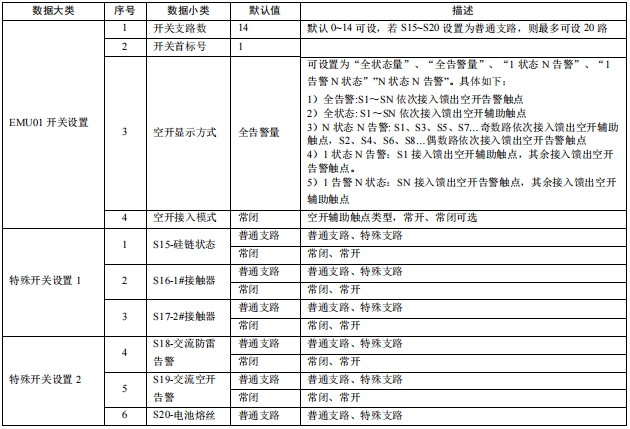

表3 開關參數設置表

■ 設置絕緣參數，具體見表 4。

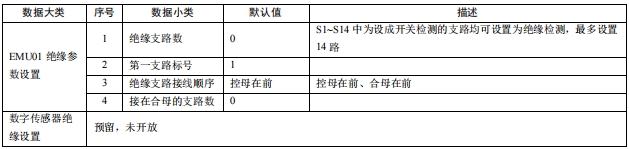

表4 絕緣參數設置表

■ 設置 EGU 模塊參數，具體見表 5。

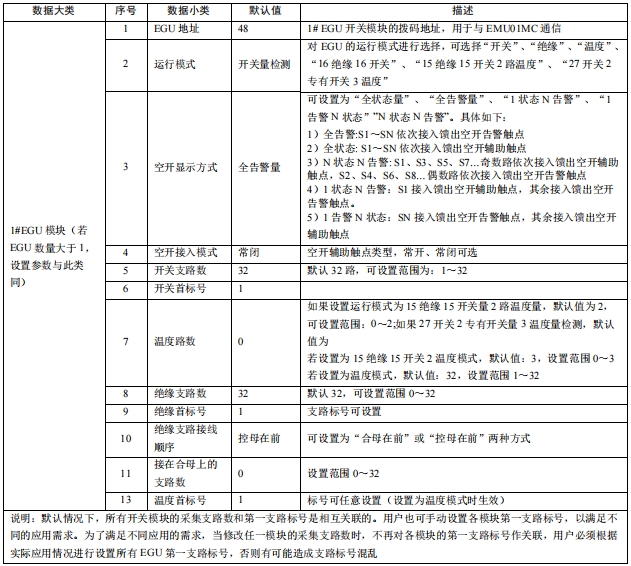

表5 EGU 模塊參數設置表

■ 設置電池檢測儀參數，具體見表 6。

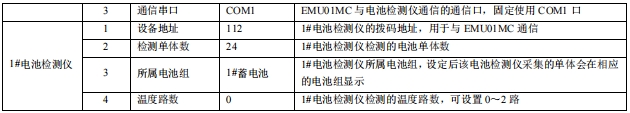

表6 電池檢測儀參數設置表

■ 設置模塊參數，具體見表 7。

表7 整流模塊參數設置

■ 恢復出廠參數
在直流屏維護級參數設置主界面中點擊恢復直流屏出廠設置可以將 EMU01MC 的直流屏參數（用戶級和維護級）恢復到出廠默認參數。

查看用戶級密碼

在維護級參數設置主界面中點擊查看用戶級密碼，可查看用戶級密碼。

導入、導出數據

在維護級參數設置主界面中點擊 U 盤導入導出數據可以將 EMU01MC 的后臺通信配置文件和系統參數配置文件導入EMU01MC 或導出到 U 盤中。使用該功能可以方便的將一個后臺通信配置文件拷貝到多個監控中。另外可以通過升級應用程序按鈕將 U 盤中的應用程序拷貝到 EMU01MC 運行，可以方便地升級應用程序，維護參數設置見表 8。

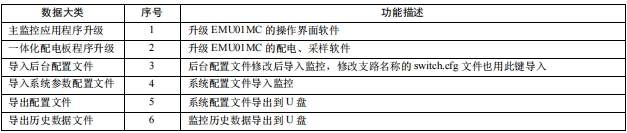

表8 維護參數設置表
