艾默生EMU01MC 監控模塊操作面板說明
一、 聲光告警信號輸出連接

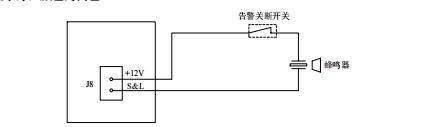

監控模塊提供聲光告警輸出接口，接線方式如圖 1所示。電源系統有故障時指示燈點亮，蜂鳴器鳴叫。系統所有故障消除后指示燈熄滅，蜂鳴器停止鳴叫。聲光告警輸出為 12V，輸出電流小于 80mA，推薦使用 12V 壓電陶瓷蜂鳴器和發光二極管型的告警指示燈，顏色為黃色。
圖1 EMU01MC 監控模塊聲光告警連接
二、 GPS 硬對時
EMU01MC 監控模塊可接入 IRIG-B 碼信號(RS485)實現 GPS 硬對時，如果對時成功，則會隔一小時再對時一次；如果沒有成功，則會不停地監測 IN 和 DGND 接口是否有正確的時鐘信號。
圖2 硬對時和紅外報警裝置連接
三、 主信息界面
監控模塊上電后，首先進行內部初始化，接著會出現語言選擇界面（中文和英文），出廠時選的是中文，若 5s 內未點擊語言切換按鈕，則默認更改前設置的語言進入，初始化完成后，顯示系統信息屏的 Home 界面。界面完全啟動后，可以通過系統配置——輸入維護級密碼——直流屏參數設置——系統參數設置——系統參數配置中進行語言切換，切換后界面會自動更新顯示語言。
四、 如何查看實時數據
在主信息界面上單擊相應設備的圖標即可進入相應設備的菜單。在菜單內會顯示設備實時信息，如電池數據、整流模塊數據等。主信息界面的顯示內容會隨著系統設置的變化而變化，如果系統設置交流屏的 EAU01 個數為 0 個，則主界面就不會顯示交流屏圖標。
進入相應設備菜單后，如果設備信息較多無法在一個頁面顯示，頁面會自動分成多頁顯示，可以通過頁面右側的滾動條操作，通過滾動頁面顯示其余設備信息。
在主信息界面上，如果某類設備檢測到有告警，就會在該設備圖標上放置一個紅色告警燈，指示該類設備有告警，具體告警信息可在告警菜單中查詢。
主信息界面上的設備圖標是示意圖，與設備的實際個數無關，如整流模塊圖標，并非表示系統中配置 5 個整流模塊。
五、 如何查看告警數據
在主信息界面上單擊“告警信息”即可進入系統告警信息界面。告警信息界面顯示了直流系統的所有當前告警信息、歷史告警信息、電池歷史記錄信息以及告警開關設置頁面和告警輸出干接點設置頁面，也可在此頁面清除歷史告警記錄和電池歷史記錄。
告警等級可以設置為 3 個級別，分別為：嚴重告警、一般告警、不告警。當設置為嚴重告警的事件發生時，監控模塊面板會點亮紅色告警指示燈，同時驅動外部聲光告警；設置為一般告警的事件發生時，監控模塊面板會點亮黃色告警指示燈，一般告警和嚴重告警都會驅動外部聲光告警；設置為不告警時，監控模塊不會點亮面板告警指示燈，也不會驅動外部聲光告警；無論設置為何種告警，在發生告警時監控的后臺都可以看到該告警。
六、 本地硬件校驗
在幫助信息界面有一個“本地硬件校驗”界面該界面可以控制監控模塊的輸出告警和輸出干接點，可以用于在運行過程中檢驗各個告警通路是否正常。該操作只有在該界面有效，離開該界面后上述各個輸出節點由程序自動控制，另外如果在 2 分鐘內未進行操作，系統會自動離開該界面返回主菜單。
所有的系統運行參數都需要輸入密碼才能夠進行更改，密碼有一定的有效期，第一次輸入密碼后 5 分鐘內再次進入設置菜單不需要再輸入密碼。密碼分為用戶級密碼和維護級密碼。輸入維護級密碼進入維護級菜單，維護級菜單進行如系統設備個數，通信協議類型等參數設置，一般在系統調試出廠后不需要再設置；輸入用戶級密碼進入用戶級菜單，用戶級菜單一般進行如告警門限、電池管理等參數設置，這些參數雖然在出廠調試過程中已經設置，但在運行現場可能會根據實際需求進行微調。
七、 觸摸屏校正
在維護級參數設置菜單里有一個“觸摸屏校正”界面，可對監控的觸摸屏進行校正。點擊進入校正界面后用尖銳物體點擊屏幕上的光標，即可實現觸摸屏的重新校正。
