艾默生EGU02MC通用配電模塊
索引：EGU02MC通用配電模塊,艾默生監控,監控模塊安裝 發布日期：2021-04-06
一、EGU02MC通用配電監控模塊概述
艾默生EGU02MC通用配電模塊（以下簡稱EGU02MC）主要用于檢測饋出空開狀態及溫度信號，或者是配合EDU02MC檢測支路的絕緣狀態。其小型化的結構設計可適應電氣柜狹小的安裝空間，可以通過上級監控EMU10MC的下拉菜單來設置不同的功能模式。
二、EGU02MC的功能
1.全開關。接入32路開關量，實現開關量狀態檢測功能；
2.全絕緣。接入32路直流型漏電流傳感器，實現支路絕緣檢測功能；通過CAN總線配合EDU02MC，可組成直流型絕緣監測系統；
3.全溫度。接入32路電流型溫度傳感器，實現溫度檢測功能；
4．16絕緣16開關。S1~S16依次接入直流傳感器的信號端，S17~S32依次接入開關量。
5．15絕緣15開關2溫度。S1~S15依次接入直流傳感器信號的信號端，
S16~S30依次接入開關量，S31和S32接入電流型溫度傳感器的信號端。
6．27開關2專有3溫度。S1~S27依次接入開關量，S28接入外接的絕緣繼電器輔助觸點，常開，S29接入充電機輸出熔斷器輔助觸點，常閉。S30~S32接入溫度傳感器信號端。
7.交流竄入支路定位。系統發生交流電源竄電故障時，配合EDU02MC可以定位交流竄入的支路。
8.直流互竄支路定位。系統發生直流電源互竄故障時，配合EDU02MC可以定位直流互竄的支路。
此外，EGU02MC還具有通訊和告警功能。產品提供RS485和CAN兩種通訊口。對異?，F象上報給上級監控模塊，并通過自身告警燈指示。
9.測量誤差
表1測量范圍以及誤差
|
被測信號
|
誤差
|
測量范圍
|
備注
|
|
開關量
|
/
|
0V～13Vdc
|
導通電流10mA
|
|
溫度
|
±2℃
|
－25℃～+75℃
|
需配合電流型溫度傳感器測量溫度
|
|
母線正/負對地電阻
|
±10％（3～25kΩ）
|
0～999kΩ
|
可以精確的測量雙端平衡，雙端不平衡，者單端接地情況
|
10．注意事項
1).EGU02MC必須安裝在機柜內部，只有前面板可以暴露在機柜外部。
2).安裝維護EGU02MC前，需斷開電源，再將EGU02MC主機從底座取下，以免觸電。
3).根據電力系統規范要求，接入采集裝置的電源輸入線正負極都必須配置熔斷器。熔斷器推薦型號為0477002.MXE（LITTELFUSE公司生產）。
4).電流型溫度傳感器必須采用廣深專用產品，型號為MONI01ZSL。
5).人體產生的靜電會損壞EGU02MC中電路板上的靜電敏感元器件。因此在接觸設備前，須佩戴防靜電護腕，并將防靜電護腕的另一端良好接地。
6)．禁止將EGU02MC安裝在系統上運輸，EGU02MC必須單獨包裝運輸，系統現場安裝完成后，再將EGU02MC安裝到系統上。
三、EGU02MC應用環境
表2應用環境
|
參數
|
說明
|
|
安裝地點
|
室內
|
|
環境溫度
|
－10℃～65℃，溫度低于－10℃，應采取加熱措施；溫度超過65℃，需外部強迫散熱使用
|
|
環境濕度
|
要求低于95%RH，無凝露
|
|
周圍環境
|
不應安裝在有導電性污染物（如金屬粉塵、石墨、碳纖維、煤等）、可燃性氣體、溫度劇烈變化、日光直射、油污、水蒸汽、水滴等場所；不應有過量塵埃（GB/T4798.3S3）：沉積密度應小于15mg/(m2·h)；不應有過多鹽分（GB/T4797.6）：每年沉降量應小于0.35mg/m2；不應有過量腐蝕性氣體(GB/T4798.33C2)：硫化氫、氯氣、氯化氫濃度應小于0.1mg/m；
二氧化硫濃度應小于0.3mg/m3；
氨氣濃度應小于1.0mg/m3
|
|
海拔高度
|
最大海拔3000m
|
|
機械條件
|
不應用在沖擊顯著的場所（GB/T4798.33M1）：沖擊量級應小于40m/s2；不應用在超過下面振動條件的場所（GB/T4798.33M1）：0.3mm2～9Hz；1m/s29～200Hz
|
|
過電壓等級
|
1500V
|
|
污染等級
|
2級
|
四、安裝
EGU02MC外部尺寸為：117mm（寬）×88mm（高）×119.5mm（深）。如果EGU02MC安裝在機柜面板上，則其最小開口尺寸為：118mm×58mm。
EGU02MC可以安裝在寬度為35mm的DIN導軌上，也可以通過M3螺釘固定在墻壁、面板等平面上。如果EGU02MC固定在豎直或水平的導軌或安裝面上時，禁止卡扣朝上安裝。
五、接線及設置
1.取下主機
捏住EGU02MC主機，用力按壓主機背面三角形標識處，再向上拉，即可取下主機，取下主機后，即可看到位于底座上的接線端子，如圖1所示。

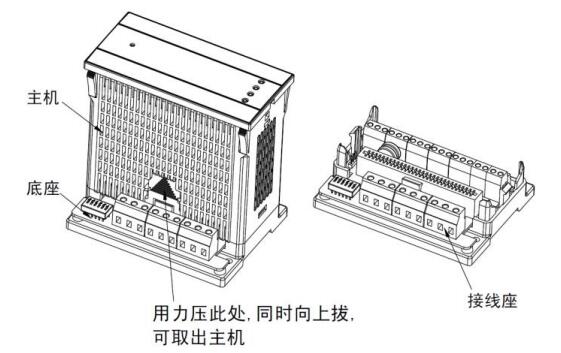

圖1EGU02MC主機和底座

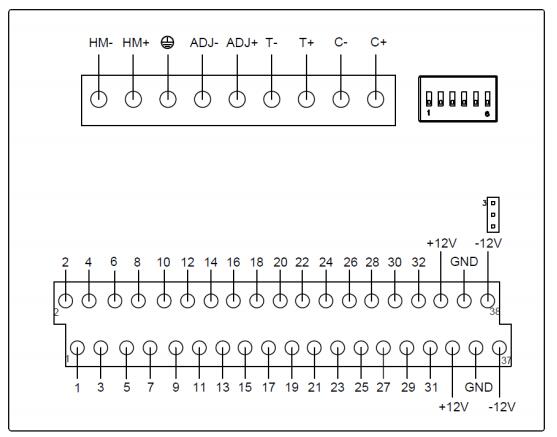

圖2EGU02MC接線底座連接端子圖
表3端子接線說明
|
端子
|
接線說明
|
安規類型
|
|
|
PE
|
保護地
|
保護地
|
|
|
HM＋
|
工作電源正極
|
副邊高壓端口
|
|
|
HM－
|
工作電源負極
|
||
|
S1～S32
|
開關量，絕緣或溫度信號
|
SELV電路端口
|
|
|
COM
|
T＋
|
RS485通信口正極
|
|
|
T－
|
RS485通信口負極
|
||
|
CAN
|
C＋
|
CAN通信口正極
|
|
|
C－
|
CAN通信口負極
|
||
|
ADJ
|
ADJ+
|
直流漏電流傳感器正校正
|
|
|
ADJ-
|
直流漏電流傳感器負校正
|
||
|
GND
|
＋/－12V輸出電源地
|
||
|
＋12V
|
正12V輸出電源
|
||
|
－12V
|
負12V輸出電源
|
||
|
J12
|
用跳線帽連接2、3腳，可增加CAN線的匹配電阻
|
||
2.連接電纜
根據表3說明連接各電纜，端子具體位置見圖2。選取適當長度的電纜，電纜型號及規格：UL1015-20AWG。連接信號采集電纜時需注意以下3項。
1) 作開關量檢測：各空開輔助觸點一端分別接入到EGU02MC的S1~S32
端子；另一端作為公共端統一連接到EGU02MC的“＋12V”端子。
2) 作溫度檢測：將溫度傳感器電源端統一連接到EGU02MC的“＋12V”端子，信號端分別接入EGU02MC的S1~S32端子。
3) 作絕緣從機檢測：將漏電流傳感器電源分別連接到EGU02MC“＋12V”、“－12V”、“GND”端子，漏電流傳感器的信號輸出端分別接入EGU02MC的S1~S32端子。校正線從EGU02MC的“ADJ＋”端子引出，沿負載電流的方向穿過該從機所有支路的漏電流傳感器后接到EGU02MC的“ADJ－”端子。漏電流傳感器需安裝在機柜內。
3. CAN通訊匹配電阻調節
如果EGU02MC位于CAN總線的最遠端，則需要用跳線帽連接J12（位置見圖2）的2、3腳，以接入120歐的匹配電阻。默認匹配電阻未接入。
表4EGU02MC地址撥碼示意圖
|
NO
|
撥碼示意圖
|
|||||||
|
1#
|
123456
ON(0)
OFF(1)
|
|||||||
|
2#
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
||||||||
|
|
||||||||
|
---
|
---
|
|||||||
|
64#
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|||
六、調試
在調試之前請確認底座上的接線可靠、正確，主機上的撥碼設置正確。確認無誤后，將EGU02MC主機插到底座上，然后觀察指示燈狀態，出現異常后請按照表5提示進行故障處理。
表5故障處理
|
指示燈
|
正常
|
異常
|
異常原因
|
解決措施
|
|
POWER
|
亮
|
滅
|
無電源
|
測量HM+、HM-端子是否有正常電壓，如果沒有，檢查外部電源
|
|
CAN
|
閃爍
|
滅
|
與上級監控模塊未通信
|
檢查EGU02MC通信線連接是否可靠，極性是否正確，地址設置是否與上級監控模塊一致，上級監控模塊是否正常工作。
|
|
RS485
|
||||
|
ALARM
|
滅
|
亮/閃爍
|
告警/預告警
|
如果檢測開關量，檢查所在支路是否有空開斷開。
如果檢測絕緣支路，檢查是否有支路絕緣下降或者漏電流傳感器是否故障
|
七、配置建議
EGU02MC可以檢測直流屏上的重要開關狀態，支路絕緣狀態以及溫度信息，對于一體柜系統只要配置1或2臺即可。對于復雜的兩充一電系統和三充兩電系統，依據需要監測的支路個數，合理配置EGU02MC的個數。
