直流屏GF22020系列風冷模塊使用說明書
索引：本站原創 發布日期：2021-01-20
1、輸入輸出的接口
直流屏GF22020系列風冷模塊的輸入、輸出的各種信號都要通過其后面的航空插座連接，如圖.31所示，各腳的定義如表.46所示:
圖.31 航空組件定義圖
表.46 GF22020系列模塊插座定義表
|
信號名稱
|
引腳號
|
信號定義
|
說 明
|
|
交流輸入
|
1
|
三相電中一相
|
模塊的交流電源輸入端，輸入方式為三相三線制，無相序要求
|
|
2
|
三相電中一相
|
||
|
3
|
三相電中一相
|
||
|
4
|
保護地PE
|
模塊的保護地引出端，和模塊外殼相連接
|
|
|
通信接口
|
11
|
485A
|
弱信號端，模塊和上級設備的通信接口為串行異步傳輸模式，接口電平為RS485
|
|
13
|
485B
|
||
|
均流接口
|
17
|
均流+
|
弱信號端，兩個或者兩個以上的模塊輸出并聯時需要將此端并聯，聯以實現模塊均分負載；建議：層間模塊均流線連接請使用屏蔽線
|
|
19
|
均流-
|
||
|
直流輸出
|
27
|
輸出+
|
GF11040為：26和27腳：輸出+
28和29腳為輸出-
|
|
28
|
輸出-
|
注意:
為了保障安全，請確保將交流輸入中的保護地PE端與大地正確連接；
為了保障系統的可靠性，每個模塊的三相交流輸入必須單獨配置進線空開。
2.風冷模塊GF22020系列操作說明
連接好電源和負載，將模塊正確插入托架，上電后等待5秒鐘左右，模塊啟動完成，在無故障的情況下，面板上中僅綠色工作指示燈在閃爍，表示模塊處于正常的工作狀態。下面介紹幾種常用的操作。
（1）工作狀態參數查詢
LED顯示當前的輸出電壓，通過按動切換開關，可以查看模塊當前的其他工作參數。當存在故障時，模塊的故障燈開始閃爍，各燈的工作定義如表.47所示:
表.47 GF22020系列模塊工作指示燈定義表
|
指示燈
|
指示內容
|
|
綠
|
工作正常
|
|
黃
|
模塊保護，包括交流輸入過/欠壓、過溫、輸出欠壓等，故障排除后即恢復
|
|
紅
|
模塊故障：輸出過壓，需手動重新上電恢復
|
顯示故障時，LED顯示各個故障代碼，故障代碼與具體故障對應如表.48所示:
表.48 GF22020系列模塊故障代碼說明表
|
故障代碼
|
800
|
801
|
802
|
803
|
|
故障內容
|
過溫保護
|
過壓保護
|
過流保護
|
過壓報警
|
|
故障代碼
|
804
|
805
|
806
|
|
|
故障內容
|
欠壓報警
|
交流過壓保護
|
交流欠壓保護
|
|
注意:
出現保護時，模塊會自動關斷輸出，其中輸出過壓保護具有自鎖功能，確認無故障后須重新上電才能恢復；其它保護在故障排除后（模塊帶電）立即恢復。（2）直流屏GF22020風冷模塊的設置
在不帶外部監控模塊的情況下，模塊的設置工作主要通過監控板上的8位撥碼開關來完成如圖.32所示:
圖.32 撥碼開關
其中第1～5位用于設置模塊的地址，二進制表示可設置；第7位用于設置合母/控母；第8位用于設置一段/二段。
開關撥至左，表示該位為1，反之為0（多個模塊時，地址的起始位必須是1），地址設置如表.49所示（模塊設置在一段合母）。

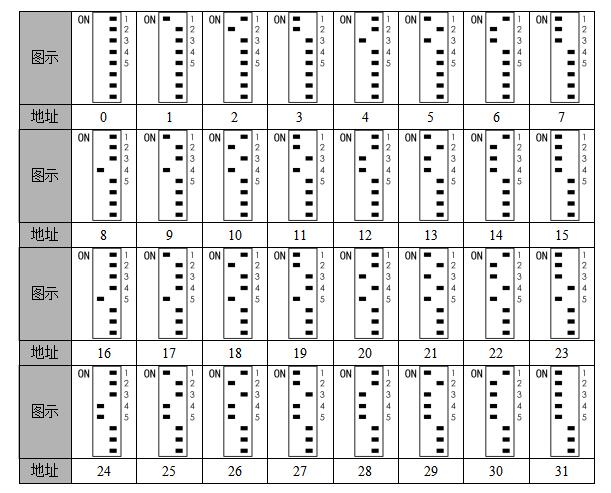

表.49 撥碼開關設置(1)

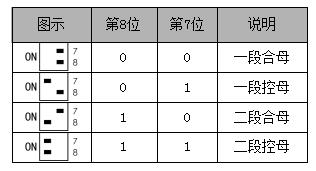

第7～8位設置如表.50所示:
表.50撥碼開關設置(2)
