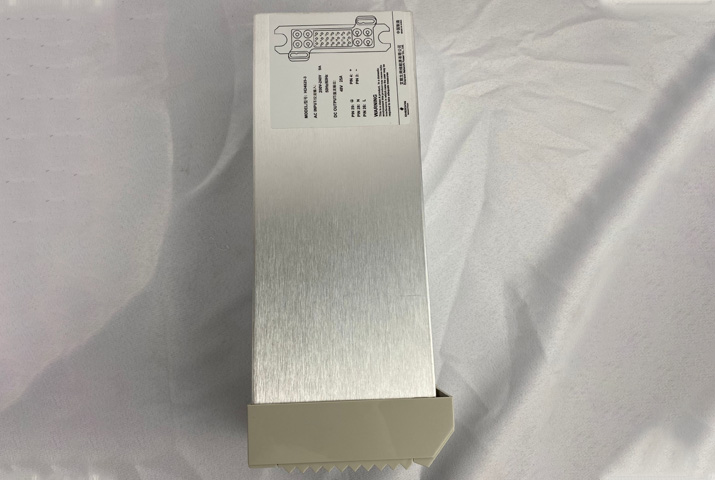

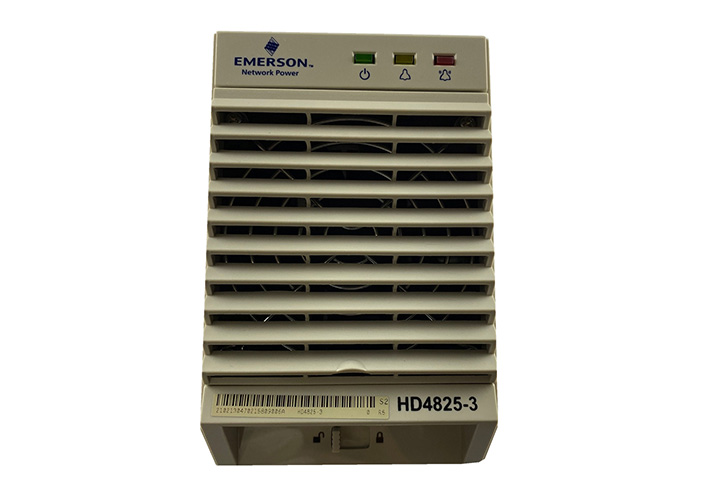

HD4825-3通信電源整流模塊
HD4825-3通信電源整流模塊主要技術參數
1．環境條件：
工作溫度：-5～45℃
儲存溫度：-40～70℃
相對濕度：≤90%RH
海拔高度：≤3000m
2．輸入特性：
輸入(相)電壓：在170～180V之間存在一個“轉換點”，當處于“轉換點”～290V范圍時可輸出58V/30A，處于90～“轉換點”范圍時可輸出58V/15A
輸入電網頻率：45～65Hz
開機啟動沖擊電流：≤15A
不工作承受靜態電壓：380VAC，長期承受
3．輸出特性：
輸出直流電壓：42～58V（通過監控模塊進行連續調整）
輸出直流電流：0～30A（可輸出33A）
穩壓精度 ≤±0.6％
負載調整率 ≤±0.5％
電壓調整率 ≤±0.1％
4．輸出限流特性：
無級限流，在0～110%額定電流值之間連續可調。
5．功率因數： ≥0.99
6．效率： ≥91%
7．均流不平衡度： ≤±3%
8．溫度系數（1/℃）： ≤±0.02%
9．動態響應
動態響應：50%--25%--50%或50%--75%--50%負載變化時，響應時間≤200μs，超調量≤0.5%。
軟啟動時間：3～8s
開關機過沖幅度：峰值不超過直流輸出整定值的±10%
10．雜音指標
峰--峰值雜音電壓：≤200mV（0～20MHz）
衡重雜音電壓： ≤2mV
HD4825-3通信電源整流模塊具有以下特點
整流模塊采用有源功率因數補償技術，功率因數值達0.99。
交流輸入電壓正常工作范圍寬至90V～290V，當電壓低至170V～180V 某點時，整流模塊轉為限功率輸出，回差小于10V。
整流模塊采用軟開關技術，效率高達90%以上。
完善的電池管理。有電池低電壓保護功能，能實現溫度補償、自動調壓、無級限流、電池容量計算、在線電池測試等功能。
歷史告警記錄可達100 條；電池測試數據記錄可達10 組。
整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1 分鐘。
網絡化設計，提供多種通信接口（如：RS232、MODEM、干接點），組網靈活，可實現遠程監控，無人值守。
完善的交、直流側防雷設計。
完備的故障保護、故障告警功能。
安全可靠。系統設計符合安全標準EN60950和GB4943
